    3D曲面玻璃检测技术

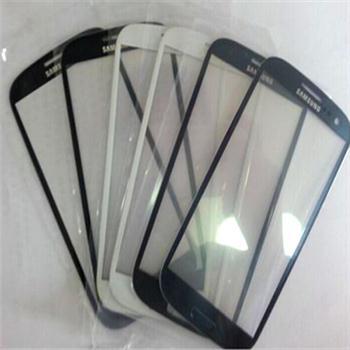

    三星作为全球靠前款采用3D曲面玻璃的手机,开启了国产3d曲面玻璃的配备之路,为了追求产品的差异性与美感,势必将带动其他手机快速跟进。那么3D玻璃是如何加工成型的呢?过程复不复杂呢?其实3D曲面玻璃的生产流程与2D和2.5D产品基本相同,较大区别在于新增热弯成型设备。
    3D玻璃的工艺流程:
    3D曲面玻璃检测贯穿3D玻璃的整个制造工艺流程中。
      1、开料开孔.将玻璃片材放置在三轴开料机台面,粗砂轮刀开外形,开摄像头孔.转速达10000-12000转/min.切断面较粗糙,同时单边留0。1mm余量

      2、磨边.即侧面精磨。细砂轮,对外形及摄像头孔精加工,加工精度可达0。01mm.并将切断面精细化.

      3、超声波清洗。清洗掉表面残留废渣.常规工艺不赘述。

      4、玻璃热弯。平板玻璃加热软化在模具中成型,再经退火制成的曲面玻璃。根据炉体的大小和你所烧制玻璃的尺寸弧度有一定的关系,较主要的是玻璃在烧制过程中炉体内的温度要均匀,并使玻璃能均匀受热,避免应力脆裂。加热炉内部设16-22个炉温点,以监测炉内温度均匀性。

      5、双面抛光。玻璃经热弯后,产品表面须经抛光.采用羊绒轮,通过调整上下抛光轮转速,对产品压力,时间控制,并辅助研磨粉或泡沫液,对玻璃产品表面精抛光,以达通透无瑕疵.

      6、化学硬化。采用高纯度的溶液及搭配的催化剂混合加热至摄氏450℃左右,且产品在强化炉的加工时间为4-5小时。玻璃结构表面的钾离子和钠离子进行离子交换而形成强化层。硬度可达7H,提高玻璃的防划伤,抗冲击等能力。

      7、丝印、喷涂。将产品LOGO字符制网版,调油墨,辅以定位治具,将字符印在产品凹面。烤干,上治具,调漆,钛晶黑/陶瓷白,往复喷涂。烤干。

      8、AF coating处理。防止指纹及油污不易粘附且轻易擦除。表面顺滑,手感舒适,不易刮花。增加玻璃表面耐磨性。

      3d玻璃制备技术难点主要体现在3d曲面成型,曲面抛光,曲面印刷、曲面贴合四大工艺上。3D曲面玻璃检测工艺尤为重要。
    深圳进口3D曲面玻璃检测厂
    3D曲面玻璃检测采用白光共焦原理(基于白光波长的偏差,而不是光强)所以设备测量性能更加稳定可靠,激光三角法测量就没有这个优势。
    主流微观几何测量功能
    ★ 3D曲面玻璃检测利用同轴光在表面聚焦,解决透明、反光表面测量难题
    ★ 3D曲面玻璃检测高亮度白光LED光源经黑色表面返回更多测量信号
    ★ 3D曲面玻璃检测测量范围小至集成电路,大至手机屏
    ★ 3D曲面玻璃检测高±42.5°大角度表面测量能力,获取更多极限和边缘处数据

    深圳进口3D曲面玻璃检测厂
    3D曲面玻璃检测采用东莞佰视特测量技术创新大视野闪测影像技术、高灵敏共焦位移传感器和机器人的五轴联动设计,通过非接触式测量,不限材质、不限曲率,能适应多台在线检测和单机离线测量不同的测量环境,实现3D曲面产品的2D、3D一键闪测,测量精度达微米级,测量效率远高于同类产品。为100%全检保驾护航,帮助客户在总拥有成本相当低的情况下不断达成业务目标。可广泛应用于任意形状、任意曲率、任意材质产品轮廓测量和表面毁损检测。身兼多能:3D曲面产品检测系统一机多能、操作方便,不仅可实现3D曲面玻璃产品的2D,2.5D尺寸测量,也可实现3D全轮廓尺寸高精度检测。0疏漏测量:3D曲面检测系统采用包括高精度XYZ三轴、测头转台和工件转台的五轴联动机构设计,大视野远心镜头、光谱共焦位移传感器以及天准先进的控制系统,确保测头垂直于工件表面延3D曲面高速扫描。轮廓弯曲检测范围超过±90。’支持任意形状、任意曲率的3D产品测量,充分实现北半球空间360度无死角轮廓检测。效率、精度两不误。3D曲面玻璃检测产品检测系统可对曲面产品实现全尺寸3D轮廓高精度测量,测量精度优于0.01mm。节约占地50%以上:
    深圳进口3D曲面玻璃检测厂
    3D曲面玻璃检测设备主要分为2种:
    1.点扫描式3D曲面玻璃检测设备
    2,线扫描式3D曲面玻璃检测设备
    玻璃盖板/后壳/陶瓷等光滑产品表面,形状准确无触碰式测量分析,高精度3D尺寸/无触碰式测量
    3.线性光谱共焦3D曲面玻璃检测应用
    在线装备公差,产线生产速度下仍保持别测量精度
    线性光谱共焦3D曲面玻璃检测应用
    玻璃盖板/后壳/陶瓷表面形貌特征/观感&触感,微观形貌,产品的粗糙度,毛刺
    线性光谱共焦3D曲面玻璃检测应用
    呈现的图像均基于原始测量数据,无需过滤处,可以很容易的测量分析传统不易的测量的材质以及形,各个测量结果可比对可以运用于:无光泽材,有光泽材,透明的表面
    线性光谱共焦3D曲面玻璃检测的原理
    核心部件光谱共焦技术是利用光的波长信息测量距离的。由光源射出一束宽光谱的复色光(呈白色),通过色散镜头发生光谱色散,形成不同波长的单色光。每一个波长的焦点都对应一个距离值。测量光射到物体表面被反射回来,只有满足共焦条件的单色光,可以通过小孔被光谱仪感测到。通过计算被感测到的焦点的波长,换算获得距离值。
    随着3D曲面玻璃检测设备的日益成熟,手机3D曲面屏的使用会越来越广泛。
    随着手机玻璃后盖来替代传统的金属机壳,其中3D曲面玻璃盖板成为一大亮点,其高颜值的外形和出色的手感迅速成为消费者的新宠,并逐渐成为国内厂商相互追逐的热点。3D曲面玻璃主要应用于智能终端产品的防护屏以及后盖,和传统2D或2.5D玻璃相比,曲面玻璃具有轻薄、透明洁净、抗指纹、防眩晕等特点。
    3D曲面玻璃生产完成后,需要对玻璃屏表面进行3D曲面玻璃检测。随着手机玻璃后盖来替代传统的金属机壳,其中3D曲面玻璃盖板成为一大亮点,其高颜值的外形和出色的手感迅速成为消费者的新宠,并逐渐成为国内厂商相互追逐的热点。3D曲面玻璃主要应用于智能终端产品的防护屏以及后盖,和传统2D或2.5D玻璃相比,曲面玻璃具有轻薄、透明洁净、抗指纹、防眩晕等特点。
