    三维表面轮廓仪的测量光斑尺寸 共聚焦效应最关键的就是将反射光聚焦到针孔上,然后光感应器件接收透过针孔的光信号解析位移测量值,整个光学原理决定着测量光斑越小,系统分辨率和精度越高。欧系传感器的测量光斑都会做到对应量程的小,而日系和国产传感器因为收光能力弱,系统稳定性差,只能刻意放大测量光斑尺寸,以至于导致传感器精度严重下降,但是从分辨率上不会明显显现,其实把传感器的测量光斑做的超大就像把传感器做成了“智障”。另外,传感器的横向分辨率是测量光斑的一半,测量光斑大小会决定了传感器的横向分辨率,比如测量一个0.1mm的边沿,测量光斑小的传感器可以轻松测量到,三维表面轮廓仪测量光斑过大的传感器完全无法测量微小的区域。三维表面轮廓仪的光谱共焦位移传感器测量光斑基本在10-20um。
    北京便携式三维表面轮廓仪
    三维表面轮廓仪和粗糙度仪的功能差异主要在以下几个方面
    1、关于三维表面轮廓仪与粗糙度仪 轮廓仪与粗糙度仪不是同一种产品,三维表面轮廓仪主要功能是测量零件表面的轮廓形状。 比如:汽车零件中的沟槽的槽深、槽宽、倒角(包括倒角位置、倒角尺寸、角度等),圆柱表面素线的直线度等参数。总之,轮廓仪反映的是零件的宏观轮廓。
    2、粗糙度仪的功能是测量零件表面的磨加工/精车加工工序的表面加工质量,通俗地讲,就是零件表面加工得光不光(粗糙度老国标叫光洁度),即粗糙度反映的是零件加工表面的微观情况。 但是,按进口产品翻译过来,没有三维表面轮廓仪和轮廓仪及粗糙度仪之分,即能测量零件表面的宏观轮廓,又能测量零件表面的微观轮廓。
    北京便携式三维表面轮廓仪
    佰视特三维表面轮廓仪在微纳米尺度上的光学表面轮廓测量技术的领导者。
    佰视特生产的三维表面光学轮廓仪是目前国际上用在科学研究和工业领域先进表面轮廓测量设备,该公司在光学设计、精密机械和科学软件算法方面,拥有长期不断发展的技术,由于这些专门技术的应用,佰视特为生产和质量控制的研究和发展提供精密准确的全方位解决方案。佰视特在微纳米尺度上的光学表面轮廓测量技术的领导者,生产的光学轮廓仪是目前国际上用在科学研究和工业领域先进表面轮廓测量设备,该公司在光学设计、精密机械和科学软件算法方面,拥有长期不断发展的技术,由于这些专门技术的应用,佰视特为生产和质量控制的研究和发展提供精密准确的全方位解决方案。 ERT的表面测量系统适用于研发和生产过程控制中的定性和定量测量,其核心部件达到纳米尺度的创新的光学设计,其强大且友好的软件控制使所需获得的数据不仅速度快,而且精度高,并提供了多种不同的表面分析方法,与系统匹配的软件包含参数设定(如扫描尺寸、线数、步进、转换台速度、数据采样速度)和数据后处理功能(如Abbott-Firestone曲线、快速傅立叶变换、自相关功能、三维成像、二维切片成像等) ,可以定量地测量表面粗糙度及关键尺寸,诸如晶粒、膜厚、孔洞深度、长宽、线粗糙度、面粗糙度等,并计算关键部位的面积和体积等参数。 垂直测量范围:27mm 垂直分辨率:<2nm 扫描速度 1m/s 横向分辨率:5nm .
    佰视特三维表面轮廓仪(3D Profiling)
    该仪器采用白光轴同轴色散原理(性能优于白光干涉轮廓仪与激光干涉轮廓仪)对样品表面进行快速、重复性高、高分辨率的三维测量,测量范围可从纳米级粗糙度到毫米级的表面形貌,台阶高度,给MEMS、半导体材料、太阳能电池、医疗工程、制药、生物材料,光学元件、陶瓷和先进材料的研发和生产提供了一个精确的、价格合理的计量方案
    三维表面轮廓仪的另一种功能是非常适合光谱共焦传感器的应用是测量多层透明材料的厚度。
    与其他测量方法不同,光谱共焦传感器在测量这种物体时,仅需要一支探头就可以完成测量。测量被测物体前端面和后端面的反射光,从而得到层厚信息。由于测量只使用白光,无需额外附加激光安全措施。由于探头本身不含有任何电路,三维表面轮廓仪的传感器探头还可以被用于有防爆要求的环境或者有电磁干扰要求的环境。而控制器可以被放置于安全距离以外。允许最长50m的光纤连接探头和控制器。但是,需要禁止在光路上存在遮挡物或小颗粒,这会影响测量精度,甚至使测量变得不可完成。由于三维表面轮廓仪采用的是光学测量方法,探头到被测物体的距离也有一定限制。
    三维表面轮廓仪之核心部件光谱共焦传感器的特性是什么?
    使用光谱共焦传感器的特性主要有以下
    使用光谱共焦测量技术,可以得到超高分辨率。纳米级分辨率源于上述经过特殊处理得到的加长光谱范围。由于采用检测焦点的颜色,得到距离信息,光谱共焦传感器可以采用非常小的测量光斑,从而允许测量非常小的被测物体。这也意味着,即使被测表面有非常轻微的划痕,也逃不过光谱共焦传感器的眼睛。
    由于三维表面轮廓仪光谱共焦传感器的光路非常紧凑和集中,使其非常适合测量钻孔结构。而其他测量方式,如激光三角反射式测量,对于小孔往往无能为力,因为小孔形成的阴影会遮挡反射光的光路,无法进行测量。针对这种小孔测量任务,三维表面轮廓仪的微型光谱共焦传感器探头。这种探头拥有仅4mm的探头直径,可以探入小孔内部进行测量。
    三维表面轮廓仪与其他设备的区别是什么?
    三坐标测量机,三维表面轮廓仪与投影仪的区别
    三坐标:精度较高。主要测量二维尺寸,三维尺寸都能测量,侧重点能测量三维尺寸,能测量一些空间尺寸,并且能做逆向工程。
    投影仪:主要是通过光学原理,将被测量产品投影在一平面放大成像。精度没有三坐标高。
    轮廓仪:侧重于一些曲面轮廓尺寸的测量。特别是对一些小特征,其它检测设备不好测量的尺寸,轮廓度就可以测量。三维表面轮廓仪功能强大。
    北京便携式三维表面轮廓仪

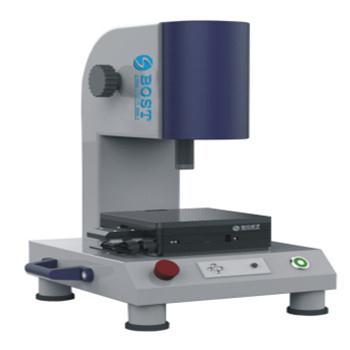

    三维表面轮廓仪设备
    三维表面轮廓仪的主要性能指标
    1. 仪器类型:非接触式三维表面光学轮廓仪;
    2. 仪器技术:白光色散共焦测量技术;
    3. Z方向扫描范围不可小于10µm;
    4. XY方向扫描范围不可小于150mm;
    5. 支持样品反射率在0.05%到100%之间变化;
    6. Z方向聚焦要不小于100mm;
    7. Z方向扫描速度不能小于47µm/sec;
    三维表面轮廓仪及分析仪在测量产品时有什么优点和长处呢?
    三维表面轮廓仪即3D轮廓测量及分析仪可以应用于工业现场进行电池极耳焊印毛刺的形貌测量、极片分条后的波浪边测量,是高精度厚度测量设备,为测量带来便利,3D轮廓测量及分析仪使用寿命长,利用高精度2D位移传感器对被测物进行扫描,得到被测物表面轮廓相关数据后,可以对产品进行各种矫正和分析,得出需要的高度、锥度、粗糙度、平面度等物理量。大大提升了产品生产合格率,节省了生产成本。 测量原理: 利用高精度2D位移传感器对被测物进行扫描,得到被测物表面轮廓相关数据后,对其进行各种矫正和分析,得出需要的高度、锥度、粗糙度、平面度等物理量。
    佰视特三维表面轮廓仪
    光学仪器产品特性:
    1 采用白光同轴向色散技术,可获得纳米级的分辨率
    2 测量具有非破坏性,测量速度快,精确度高
    3 测量范围广,可测透明、金属材料,半透明、高漫反射,低反射率、抛光、粗糙材料(金属、玻璃、木头、合成材料、光学材料、塑料、涂层、涂料、漆、纸、皮肤、头发、牙齿…);
    4 尤其适合测量高坡度高曲折度的材料表面
    5 不受样品反射率的影响
    6 不受环境光的影响
    7 测量简单,样品无需特殊处理
    8 Z方向大测量范围为27mm
    北京便携式三维表面轮廓仪
